Giá thể MBBR

Thiết bị giá thể MBBR đóng vai trò là nền tảng vật lý để vi sinh vật bám dính và sinh sôi. Chúng tạo ra một môi trường lý tưởng cho sự phát triển của mật độ vi sinh vật cao hơn nhiều so với hệ thống bùn hoạt tính truyền thống, từ đó nâng cao hiệu quả xử lý các chất ô nhiễm trong nước thải trên cùng một đơn vị thể tích bể. Vị trí trung tâm và vai trò quyết định của giá thể MBBR đã đưa nó trở thành một trong những “thiết bị” quan trọng nhất của công nghệ này.

Giá Thể MBBR: Cấu Tạo, Đặc Điểm và Nguyên Lý Hoạt Động

Giá thể MBBR là gì?

Giá thể MBBR, hay còn gọi là hạt mang vi sinh, đệm sinh học di động, là những vật liệu nhỏ, có cấu trúc đặc biệt, được thiết kế để thả vào bể phản ứng sinh học trong hệ thống MBBR.

Bề mặt của các giá thể này là nơi lý tưởng để các vi sinh vật từ nước thải bám dính, sinh trưởng và hình thành lớp màng sinh học dày đặc. Lớp màng sinh học này chứa các chủng vi sinh vật khác nhau, chuyên biệt cho việc phân hủy các loại chất ô nhiễm đặc thù có trong nước thải.

Cấu tạo vật lý của giá thể MBBR

Cấu tạo của giá thể MBBR được tối ưu hóa để đạt hiệu quả cao nhất trong việc hỗ trợ sự sống và hoạt động của màng sinh học. Các đặc điểm vật lý quan trọng bao gồm:

• Chất liệu chế tạo: Các loại polymer phổ biến nhất được sử dụng là Polyethylene mật độ cao (HDPE) và Polypropylene (PP). HDPE thường được ưa chuộng hơn do có độ bền cao, khả năng chống ăn mòn hóa học tốt và tỷ trọng nhẹ hơn nước, giúp giá thể dễ dàng lơ lửng và di chuyển trong bể.
• Hình dạng và kích thước: Giá thể MBBR có rất nhiều hình dạng khác nhau, được thiết kế để tối đa hóa diện tích bề mặt hiệu quả cho vi sinh vật bám dính và đồng thời tạo điều kiện thuận lợi cho sự lưu thông của nước thải và oxy bên trong cấu trúc giá thể cũng như giữa các giá thể với nhau. Các hình dạng phổ biến bao gồm:

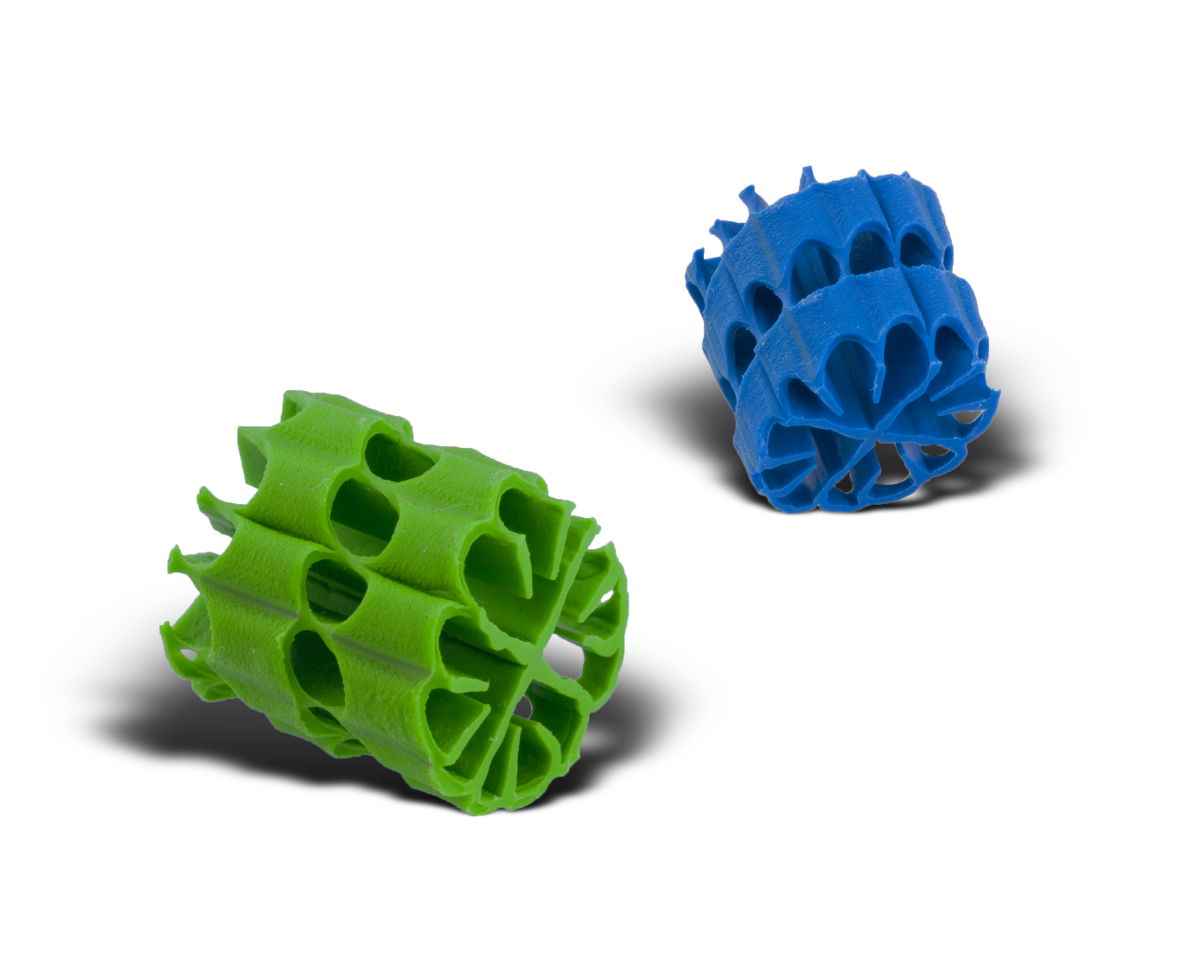

  • Dạng hình trụ có cánh (Wheel-shaped): Đây là một trong những dạng phổ biến nhất, với cấu trúc rỗng bên trong và các cánh hoặc gờ bên ngoài, tạo ra diện tích bề mặt lớn và giúp giá thể di chuyển hiệu quả khi có sục khí.
  • Dạng cầu (Ball media): Có thể là dạng cầu rỗng hoặc có cấu trúc lưới bên trong, cung cấp diện tích bề mặt dính bám.
  • Dạng tấm (Plate media): Thường là các tấm nhựa mỏng được sắp xếp chồng lên nhau hoặc cuộn lại, tạo ra các khe hở cho nước chảy qua và vi sinh bám dính.
  • Dạng chip (Chip media): Có hình dạng dẹt, mỏng, thường có diện tích bề mặt riêng rất lớn trên một đơn vị thể tích.
• Diện tích bề mặt riêng: Đây là thông số kỹ thuật quan trọng nhất của giá thể MBBR, được tính bằng diện tích bề mặt khả dụng cho vi sinh vật bám dính trên một đơn vị thể tích giá thể.
• Tỷ trọng và khả năng di chuyển: Giá thể MBBR phải có tỷ trọng gần bằng hoặc nhẹ hơn nước để có thể dễ dàng lơ lửng và di chuyển khắp thể tích bể dưới tác động của hệ thống sục khí hoặc khuấy trộn.
• Độ bền cơ học và hóa học: Giá thể phải đủ bền để chịu được lực cắt do sục khí và khuấy trộn gây ra, cũng như sự va đập giữa các giá thể và thành bể. Chúng cũng phải kháng được các hóa chất có thể có trong nước thải.
• Tỷ lệ lấp đầy: Là tỷ lệ phần trăm thể tích bể được lấp đầy bởi giá thể. Tỷ lệ này thường dao động từ 20% đến 65%, tùy thuộc vào tải trọng ô nhiễm, mục tiêu xử lý và loại giá thể sử dụng.

Vai trò của giá thể MBBR trong quá trình xử lý

Vai trò chính của giá thể MBBR là cung cấp một bề mặt ổn định và rộng lớn cho vi sinh vật bám dính và hình thành màng sinh học. Không giống như hệ thống bùn hoạt tính lơ lửng, nơi vi sinh vật trôi nổi tự do và dễ bị cuốn trôi khỏi hệ thống (đặc biệt khi có tải trọng sốc hoặc lưu lượng tăng đột ngột), giá thể MBVR giữ chân lượng lớn sinh khối vi sinh vật trong bể. Điều này mang lại một số lợi ích quan trọng:

• Duy trì mật độ vi sinh vật cao: Giá thể cho phép duy trì nồng độ sinh khối hiệu quả trong bể xử lý cao hơn nhiều so với phương pháp bùn hoạt tính truyền thống mà không cần tăng nồng độ chất rắn lơ lửng trong nước thải (MLSS) quá cao. Điều này giúp tăng khả năng xử lý trên một đơn vị thể tích bể.
• Tăng cường khả năng chịu tải: Với lượng vi sinh vật dồi dào trên giá thể, hệ thống MBBR có khả năng đối phó tốt hơn với sự biến động về lưu lượng và nồng độ chất ô nhiễm trong nước thải đầu vào (tải trọng sốc). Khi tải trọng tăng, màng sinh học có khả năng thích ứng và phát triển nhanh hơn để xử lý lượng chất ô nhiễm tăng thêm.
• Chuyên môn hóa của cộng đồng vi sinh: Các lớp khác nhau của màng sinh học trên giá thể có thể tạo ra các điều kiện môi trường khác nhau (ví dụ: khu vực hiếu khí ở bề mặt ngoài, khu vực thiếu khí hoặc kỵ khí ở sâu bên trong), cho phép các chủng vi sinh vật chuyên biệt cho từng quá trình xử lý (như oxy hóa chất hữu cơ, nitrat hóa, khử nitrat) cùng tồn tại và hoạt động hiệu quả trong cùng một bể hoặc các ngăn khác nhau của hệ thống.
• Giảm diện tích cần thiết: Nhờ mật độ vi sinh cao trên giá thể, thời gian lưu nước trong bể MBBR để đạt hiệu quả xử lý mong muốn thường ngắn hơn so với bể Aerotank truyền thống, dẫn đến việc giảm kích thước tổng thể của công trình xử lý.

Quá trình xử lý các chất ô nhiễm trên màng sinh học

Lớp màng sinh học trên giá thể MBBR chứa đựng một hệ sinh thái vi sinh vật phức tạp, thực hiện các quá trình sinh hóa để phân hủy các chất ô nhiễm:

• Xử lý BOD/COD (Chất hữu cơ): Các vi sinh vật dị dưỡng trong màng sinh học sử dụng các chất hữu cơ (biểu thị bằng BOD – Nhu cầu oxy sinh hóa và COD – Nhu cầu oxy hóa học) làm nguồn năng lượng và carbon để sinh trưởng.
• Quá trình Nitrat hóa: Đây là quá trình oxy hóa Amoni thành Nitrit và sau đó thành Nitrat. được thực hiện bởi các vi sinh vật tự dưỡng như Nitrosomonas và Nitrobacter. Quá trình này cần có oxy và thường diễn ra ở các lớp hiếu khí của màng sinh học.
• Quá trình Khử Nitrat: Quá trình này chuyển đổi Nitrat thành khí Nitơ tự do thoát ra khỏi nước. Quá trình này được thực hiện bởi các vi sinh vật thiếu khí (Facultative heterotrophs) trong điều kiện không có oxy và cần có nguồn carbon hữu cơ.
• Xử lý Amoni: Ngoài quá trình nitrat hóa truyền thống, trong một số điều kiện nhất định, các quá trình xử lý Amoni tiên tiến hơn như ANAMMOX
• Khả năng loại bỏ các chất ô nhiễm khác: Màng sinh học trên giá thể MBBR cũng có khả năng hấp phụ và phân hủy một phần các chất ô nhiễm khác như phốt pho.

Các Loại Giá Thể MBBR Phổ Biến Trên Thị Trường

Thị trường giá thể MBBR rất đa dạng với nhiều nhà sản xuất và các loại sản phẩm khác nhau. Sự khác biệt chủ yếu nằm ở hình dạng, chất liệu và diện tích bề mặt riêng.

Phân loại theo hình dạng:

• Giá thể dạng hình trụ có cánh (Wheel-shaped media): Đây là dạng phổ biến nhất, còn được gọi là Kaldnes K1, K3
• Giá thể dạng cầu (Ball media): Có hình dạng quả cầu rỗng hoặc có cấu trúc lưới bên trong. Diện tích bề mặt thường nhỏ hơn so với dạng có cánh.
• Giá thể dạng tấm (Plate media): Được tạo thành từ các tấm nhựa mỏng xếp song song hoặc cuộn lại. Dạng này ít phổ biến hơn MBBR di động hoàn toàn, đôi khi được sử dụng trong các hệ thống kết hợp.
• Giá thể dạng chip (Chip media): Là các mảnh dẹt, mỏng, thường có diện tích bề mặt riêng rất lớn.
• Các dạng giá thể đặc biệt khác: Các nhà sản xuất liên tục đổi mới để tạo ra các hình dạng có cấu trúc phức tạp hơn, tối ưu hóa dòng chảy, truyền khối và diện tích bề mặt hiệu dụng. Ví dụ, các giá thể có cấu trúc tổ ong, hình sao, hoặc các cấu trúc 3D phức tạp.

Phân loại theo chất liệu:

• Giá thể nhựa HDPE (High-Density Polyethylene): Đây là chất liệu phổ biến nhất do độ bền cao, kháng hóa chất tốt, tỷ trọng nhẹ hơn nước, và giá thành hợp lý. HDPE rất bền vững trong môi trường nước thải và có tuổi thọ lâu dài.
• Giá thể nhựa PP (Polypropylene): Cũng là một loại polymer bền, kháng hóa chất. Tỷ trọng của PP có thể gần hoặc hơi nặng hơn nước một chút, tùy thuộc vào phụ gia, do đó cần thiết kế hệ thống sục khí/khuấy trộn phù hợp để đảm bảo sự di chuyển.
• Giá thể composite: Một số loại giá thể có thể được làm từ vật liệu composite để cải thiện đặc tính bề mặt hoặc độ bền. Tuy nhiên, các loại này ít phổ biến hơn so với HDPE và PP.

Tiêu chuẩn kỹ thuật và thông số quan trọng khi lựa chọn giá thể

Khi lựa chọn giá thể MBBR, cần xem xét kỹ các thông số kỹ thuật sau:

• Diện tích bề mặt riêng hiệu dụng: Đây là yếu tố quyết định khả năng giữ sinh khối. Cần yêu cầu nhà cung cấp cung cấp số liệu đo đạc thực tế, không chỉ là diện tích bề mặt tổng lý thuyết.
• Chất liệu: Đảm bảo chất liệu là HDPE hoặc PP nguyên sinh, không chứa phụ gia độc hại, có độ bền hóa học và cơ học cao.
• Tỷ trọng: Phải đảm bảo giá thể có thể di chuyển tự do trong nước.
• Độ bền cơ học: Kiểm tra khả năng chịu lực nén, uốn, va đập.
  Tuổi thọ dự kiến: Thông thường từ 10-20 năm.
• Khả năng phân bố đều trong bể: Hình dạng giá thể phải đảm bảo không bị dồn cục hoặc kẹt lại.
• Độ đồng nhất về kích thước và hình dạng: Đảm bảo hiệu suất hoạt động ổn định.
• Khả năng bám dính của vi sinh vật: Một số nhà sản xuất có thể xử lý bề mặt giá thể để tăng cường khả năng bám dính ban đầu.
• Nhà cung cấp uy tín: Lựa chọn nhà cung cấp có kinh nghiệm, cung cấp đầy đủ giấy tờ chứng nhận chất lượng và hỗ trợ kỹ thuật.

Ưu Điểm Vượt Trội Của Công Nghệ MBBR Sử Dụng Giá Thể

Công nghệ MBBR, với vai trò trung tâm của giá thể, mang lại nhiều ưu điểm đáng kể so với các phương pháp xử lý nước thải truyền thống:

• Hiệu quả xử lý cao và ổn định: Mật độ vi sinh vật cao trên giá thể đảm bảo khả năng phân hủy chất ô nhiễm mạnh mẽ và ổn định, ngay cả khi chất lượng nước thải đầu vào có sự biến động. Hệ thống MBBR thường đạt hiệu quả loại bỏ BOD/COD cao (trên 90%), Amoni và Nitơ tổng.
• Khả năng chịu tải trọng sốc (Shock Load) tốt: Lượng sinh khối lớn và ổn định trên giá thể giúp hệ thống có khả năng “hấp thụ” và xử lý hiệu quả khi lưu lượng hoặc nồng độ chất ô nhiễm đột ngột tăng cao, điều mà hệ thống bùn hoạt tính truyền thống thường gặp khó khăn.
• Diện tích xây dựng nhỏ gọn, tiết kiệm không gian: So với bể Aerotank có cùng công suất, bể MBBR thường chỉ cần diện tích bằng 1/3 đến 1/2. Điều này rất quan trọng đối với các khu vực có diện tích đất hạn chế hoặc chi phí xây dựng cao.
• Dễ dàng nâng cấp công suất: Khi cần tăng công suất xử lý, thay vì xây dựng thêm bể mới, người ta có thể dễ dàng nâng cấp hệ thống MBBR bằng cách đơn giản là tăng tỷ lệ lấp đầy giá thể trong bể hiện có (tối đa khoảng 65%).
• Vận hành đơn giản, tự động hóa cao: Hệ thống MBBR không yêu cầu tuần hoàn bùn hoạt tính như Aerotank, giảm thiểu sự phức tạp trong vận hành. Việc kiểm soát nồng độ MLSS không quá khắt khe. Hệ thống có thể được tự động hóa cao.
• Giảm lượng bùn thải phát sinh: Quá trình bong tróc màng sinh học diễn ra tự nhiên và chậm hơn so với việc xả bùn dư từ hệ thống bùn hoạt tính, dẫn đến lượng bùn thải cần xử lý ít hơn.
• Khả năng loại bỏ đồng thời nhiều chất ô nhiễm: Bằng cách thiết kế các vùng khác nhau (hiếu khí, thiếu khí) hoặc sử dụng nhiều bể MBBR nối tiếp, hệ thống có thể loại bỏ hiệu quả cả chất hữu cơ và các hợp chất chứa Nitơ.
• Độ bền và tuổi thọ cao của giá thể: Với chất liệu HDPE hoặc PP chất lượng cao, giá thể MBBR có thể hoạt động hiệu quả trong hàng chục năm, giảm thiểu chi phí thay thế.

Nhược Điểm và Hạn Chế Của Công Nghệ MBBR

Mặc dù có nhiều ưu điểm, công nghệ MBBR cũng có một số nhược điểm và hạn chế cần lưu ý:

• Chi phí đầu tư ban đầu cao hơn: Chi phí mua sắm giá thể MBBR chiếm một phần đáng kể trong tổng chi phí đầu tư ban đầu so với bể Aerotank truyền thống.
• Yêu cầu về hệ thống sàng giữ giá thể hiệu quả: Do giá thể di chuyển tự do, cần có hệ thống sàng chắn hoặc lưới chắn chắc chắn ở đầu ra bể để ngăn giá thể bị cuốn trôi ra khỏi hệ thống. Việc thiết kế sàng chắn cần đảm bảo không bị tắc nghẽn bởi rác hoặc bùn.
• Khả năng bị tắc nghẽn (trong một số trường hợp): Nếu nước thải đầu vào chứa quá nhiều rác, sợi hoặc các chất rắn lơ lửng không được loại bỏ hiệu quả ở khâu tiền xử lý, chúng có thể tích tụ và gây tắc nghẽn giữa các giá thể hoặc trên sàng chắn.
• Việc kiểm soát pH và nhiệt độ có thể ảnh hưởng đến hiệu quả: Giống như các quá trình xử lý sinh học khác, hiệu quả của MBBR phụ thuộc vào điều kiện môi trường như pH và nhiệt độ. Sự biến động lớn của các yếu tố này có thể ảnh hưởng đến hoạt động của màng sinh học.

Thiết Kế Hệ Thống MBBR và Lựa Chọn Giá Thể Tối Ưu

Thiết kế một hệ thống MBBR hiệu quả đòi hỏi sự tính toán kỹ lưỡng và lựa chọn giá thể phù hợp dựa trên các yếu tố đặc trưng của nước thải và mục tiêu xử lý.

• Xác định đặc tính nước thải đầu vào: Phân tích chi tiết thành phần và tính chất của nước thải đầu vào là bước quan trọng nhất.
• Xác định mục tiêu xử lý và tiêu chuẩn xả thải (QCVN): Cần làm rõ các yêu cầu về chất lượng nước thải đầu ra
• Tính toán các thông số thiết kế quan trọng: Dựa trên đặc tính nước thải và mục tiêu xử lý, các kỹ sư sẽ tính toán các thông số thiết kế cho bể MBBR
• cLựa chọn loại giá thể phù hợp: Dựa trên tất cả các thông số trên, kỹ sư sẽ lựa chọn loại giá thể có diện tích bề mặt riêng phù hợp, hình dạng tối ưu cho loại nước thải cụ thể (ví dụ: dạng chip cho không gian hẹp, dạng có cánh cho tính di chuyển tốt), và chất liệu đảm bảo độ bền.
• Vai trò của mô phỏng và các phần mềm hỗ trợ thiết kế: Các công cụ mô phỏng và phần mềm chuyên dụng có thể hỗ trợ tính toán và tối ưu hóa thiết kế hệ thống MBBR, dự đoán hiệu quả xử lý dưới các điều kiện vận hành khác nhau.

Ứng Dụng Rộng Rãi Của Thiết Bị Giá Thể MBBR

Với những ưu điểm vượt trội, giá thể MBBR đã được ứng dụng rộng rãi trong xử lý nhiều loại nước thải khác nhau trên toàn thế giới và tại Việt Nam:

• Xử lý nước thải sinh hoạt: MBBR là một giải pháp hiệu quả cho các trạm xử lý nước thải tập trung của khu dân cư, khách sạn, tòa nhà văn phòng, trường học, bệnh viện. Nó giúp loại bỏ chất hữu cơ và nitơ, đảm bảo nước thải sau xử lý đạt các tiêu chuẩn xả thải.
• Xử lý nước thải công nghiệp đa dạng: MBBR đặc biệt phù hợp với nhiều ngành công nghiệp có đặc tính nước thải khác nhau
• Ứng dụng trong các hệ thống nâng cấp (Upgrading): MBBR là một giải pháp hiệu quả để nâng cấp công suất hoặc cải thiện hiệu quả xử lý của các hệ thống xử lý nước thải hiện có
• Ứng dụng trong xử lý nước cấp và nuôi trồng thủy sản: Giá thể MBBR (ban đầu phát triển cho nuôi trồng thủy sản với tên gọi Kaldnes) cũng được sử dụng trong các hệ thống lọc sinh học cho hồ cá, ao nuôi tôm cá để loại bỏ Amoni và Nitrit.

Kết Luận

Thiết bị giá thể MBBR không chỉ đơn thuần là một vật liệu mang vi sinh, mà là một thành phần cốt lõi, đóng vai trò quyết định đến hiệu quả và tính ưu việt của công nghệ xử lý nước thải MBBR.

Nhờ khả năng cung cấp diện tích bề mặt rộng lớn và ổn định cho màng sinh học phát triển, giá thể MBBR đã giúp vượt qua nhiều hạn chế của các phương pháp xử lý truyền thống, mang lại hiệu quả xử lý cao, khả năng chịu tải tốt, tiết kiệm diện tích và vận hành đơn giản.
