Đĩa phân phối khí xử lý nước thải là gì? Nguyên lý và ứng dụng thực tế

Trong guồng quay của sản xuất công nghiệp và sinh hoạt đô thị, xử lý nước thải đã trở thành một yêu cầu bắt buộc để bảo vệ môi trường và sức khỏe cộng đồng. Trái tim của nhiều hệ thống xử lý nước thải hiện đại, đặc biệt là công nghệ xử lý vi sinh hiếu khí, chính là bể Aerotank. Và để bể Aerotank có thể hoạt động hiệu quả, không thể không nhắc đến một thiết bị tuy nhỏ bé nhưng mang vai trò sống còn: đĩa phân phối khí xử lý nước thải.

Vậy, đĩa phân phối khí là gì? Nói một cách đơn giản, đây là một thiết bị được thiết kế đặc biệt để khuếch tán không khí từ máy thổi khí vào trong nước dưới dạng các bọt khí nhỏ li ti. Mục đích chính của nó là cung cấp oxy cho các vi sinh vật hiếu khí hoạt động, đồng thời tạo ra sự xáo trộn liên tục trong bể, ngăn ngừa lắng cặn và đảm bảo bùn hoạt tính luôn ở trạng thái lơ lửng để tiếp xúc tối đa với chất ô nhiễm. Vì vai trò cung cấp oxy và duy trì sự sống cho hệ vi sinh, đĩa phân phối khí thường được ví von như “lá phổi” nhân tạo của toàn bộ hệ thống xử lý nước thải.

Sự lựa chọn và vận hành đúng cách hệ thống đĩa phân phối khí không chỉ quyết định hiệu quả xử lý của bể Aerotank mà còn ảnh hưởng trực tiếp đến chi phí năng lượng – một trong những khoản chi phí vận hành lớn nhất của bất kỳ nhà máy xử lý nước thải nào.

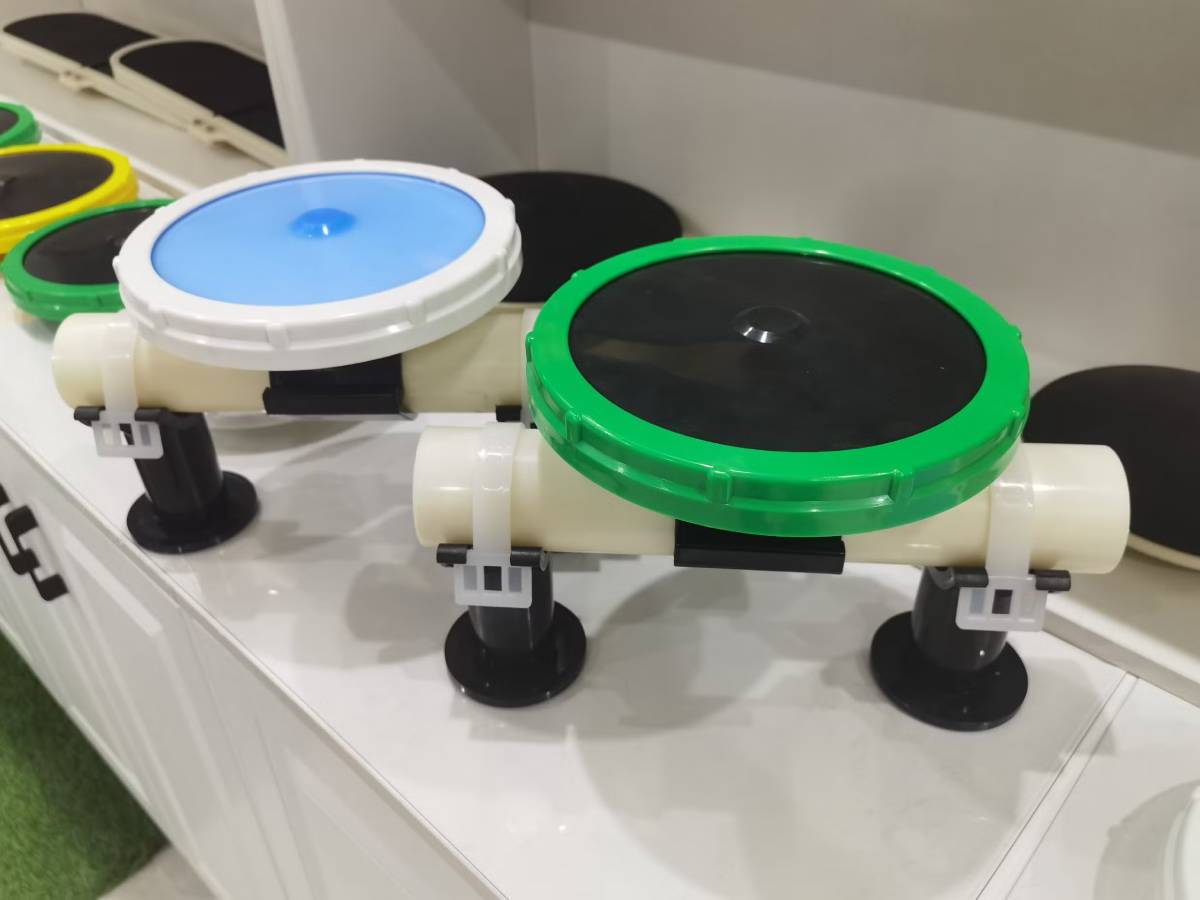

Chi Tiết Đĩa Phân Phối Khí: Cấu Tạo Và Vật Liệu

Mặc dù có nhiều biến thể trên thị trường, một đĩa phân phối khí tiêu chuẩn thường có cấu tạo khá đơn giản nhưng được tính toán kỹ lưỡng về mặt kỹ thuật, bao gồm các bộ phận chính sau:

Màng đĩa (Membrane): Đây là bộ phận quan trọng nhất, quyết định đến chất lượng và kích thước của bọt khí. Màng đĩa được làm từ các loại vật liệu đàn hồi như EPDM (Ethylene Propylene Diene Monomer), Silicone, hoặc đôi khi là Polyurethane (PU).

• EPDM: Là vật liệu phổ biến nhất nhờ độ bền cao, khả năng chống chịu tốt với các hóa chất thông thường trong nước thải, chống tia UV và đặc biệt là giá thành hợp lý.
• Silicone: Thường được sử dụng trong các ứng dụng đặc thù như xử lý nước thải công nghiệp thực phẩm, dược phẩm hoặc các ngành có nhiệt độ cao, hóa chất ăn mòn mạnh mà EPDM không đáp ứng được. Silicone có khả năng chống bám dính sinh học tốt hơn nhưng giá thành cao hơn.
• Trên bề mặt màng được đục hàng ngàn lỗ nhỏ li ti bằng công nghệ laser chính xác. Các lỗ này có khả năng tự đóng lại khi ngừng cấp khí nhờ tính đàn hồi của vật liệu, ngăn không cho nước và bùn cặn lọt vào đường ống dẫn khí.

Khung đĩa (Base Plate / Support Dish): Là bộ phận nâng đỡ và định hình cho màng đĩa, thường được làm từ nhựa PP (Polypropylene) gia cường sợi thủy tinh. Vật liệu này đảm bảo độ cứng vững, khả năng chịu lực, chống ăn mòn và hoạt động ổn định trong môi trường nước thải khắc nghiệt.

Van một chiều (Check Valve): Một số thiết kế cao cấp tích hợp van một chiều ngay tại khớp nối để tăng cường khả năng ngăn nước chảy ngược vào hệ thống đường ống khi máy thổi khí dừng hoạt động, bảo vệ an toàn cho toàn hệ thống.

Khớp nối và ren kết nối: Dùng để kết nối đĩa khí với hệ thống đường ống phân phối khí dưới đáy bể. Khớp nối thường có kích thước tiêu chuẩn (ví dụ ren ngoài ¾” hoặc 1”) để dễ dàng lắp đặt và thay thế.

Nguyên Lý Hoạt Động: Nghệ Thuật Tạo Bọt Khí Siêu Mịn

Nguyên lý hoạt động của đĩa phân phối khí dựa trên sự chênh lệch áp suất và tính đàn hồi của màng. Quá trình này có thể được mô tả qua các bước sau:

• Cấp khí: Máy thổi khí (air blower) hoạt động, nén và đẩy không khí theo hệ thống đường ống chính, sau đó chia ra các nhánh phụ và đi đến từng đĩa phân phối khí được lắp đặt dưới đáy bể.
• Giãn nở màng: Khi áp suất khí trong đường ống và bên dưới màng đĩa đủ lớn, nó sẽ thắng được áp lực cột nước và sức căng đàn hồi của màng. Màng EPDM sẽ phồng lên, làm cho hàng ngàn lỗ nhỏ li ti trên bề mặt giãn ra.
• Khuếch tán khí: Không khí bị nén sẽ thoát qua các lỗ nhỏ này, tạo thành vô số các bọt khí siêu nhỏ và mịn.
• Hòa tan Oxy: Các bọt khí này từ từ nổi lên trên bề mặt, trong quá trình di chuyển, oxy từ trong bọt khí sẽ khuếch tán vào nước. Kích thước bọt khí càng nhỏ, tổng diện tích bề mặt tiếp xúc giữa khí và nước càng lớn, thời gian bọt khí lưu lại trong nước càng lâu, dẫn đến hiệu quả chuyển đổi oxy (Oxygen Transfer Efficiency – OTE) càng cao.
• Ngừng cấp khí: Khi máy thổi khí dừng, áp suất trong đường ống giảm xuống. Áp lực của cột nước bên ngoài sẽ ép màng đĩa xẹp lại về vị trí ban đầu. Tính đàn hồi của vật liệu EPDM giúp các lỗ nhỏ tự động bịt kín, ngăn chặn hiệu quả nước và bùn thải chảy ngược vào làm tắc nghẽn đường ống.

Quá trình này lặp đi lặp lại một cách nhịp nhàng, đảm bảo cung cấp oxy liên tục và hiệu quả cho hệ thống.

Phân Loại Đĩa Phân Phối Khí: Lựa Chọn Nào Tối Ưu?

Trên thị trường, đĩa phân phối khí chủ yếu được phân loại dựa trên kích thước của bọt khí mà chúng tạo ra. Mỗi loại có ưu, nhược điểm và phù hợp với các mục đích sử dụng khác nhau.

Đĩa Phân Phối Khí Bọt Mịn

Đây là loại phổ biến và được ưa chuộng nhất trong các hệ thống xử lý nước thải sinh học hiện nay.

Đặc điểm: Tạo ra các bọt khí có kích thước rất nhỏ, thường từ 1-3 mm.

Ưu điểm:

• Hiệu quả chuyển đổi oxy (OTE) rất cao: Do tổng diện tích bề mặt tiếp xúc lớn và tốc độ nổi chậm, lượng oxy được hòa tan vào nước là tối đa.
• Tiết kiệm năng lượng: Vì hiệu quả chuyển đổi oxy cao, máy thổi khí không cần hoạt động ở công suất quá lớn, giúp giảm đáng kể chi phí điện năng (có thể tiết kiệm từ 40-60% so với loại bọt thô).
• Lý tưởng cho các bể xử lý sinh học hiếu khí như bể Aerotank, Anoxic (khi cần khuấy trộn nhẹ), MBR, SBR… nơi cần duy trì nồng độ oxy hòa tan (DO) ổn định cho vi sinh vật.

Nhược điểm:

• Dễ bị tắc nghẽn: Các lỗ thoát khí nhỏ li ti có thể bị bám bẩn bởi vi sinh vật, khoáng chất hoặc bùn cặn nếu không được bảo trì đúng cách, làm giảm hiệu suất theo thời gian.
• Yêu cầu không khí đầu vào sạch: Cần có hệ thống lọc tốt cho máy thổi khí để tránh bụi bẩn làm nghẹt màng từ bên trong.
• Chi phí đầu tư ban đầu có thể cao hơn loại bọt thô.

Đĩa Phân Phối Khí Bọt Thô

Loại này tạo ra các bọt khí lớn hơn và thường được sử dụng cho các mục đích khuấy trộn là chính.

Đặc điểm: Tạo ra các bọt khí có kích thước lớn, thường từ 4-8 mm hoặc hơn.

Ưu điểm:

• Khả năng khuấy trộn mạnh mẽ: Bọt khí lớn nổi lên nhanh tạo ra dòng tuần hoàn lớn, rất hiệu quả trong việc chống lắng cặn, đồng nhất hóa dung dịch trong bể.
• Bền bỉ, ít tắc nghẽn: Với các lỗ thoát khí lớn, loại đĩa này gần như không bị tắc nghẽn và yêu cầu bảo trì rất ít.
• Chi phí đầu tư thấp: Giá thành thường rẻ hơn so với đĩa bọt mịn.
• Lý tưởng cho các ứng dụng như bể điều hòa, bể chứa bùn, kênh oxy hóa, bể khuấy trộn hóa chất, bể tuyển nổi hoặc trong các môi trường nước thải có hàm lượng chất rắn lơ lửng (SS) cao.

Nhược điểm:

• Hiệu quả chuyển đổi oxy (OTE) thấp: Bọt khí lớn nổi lên rất nhanh, thời gian tiếp xúc với nước ngắn, dẫn đến lượng oxy hòa tan vào nước rất ít.
• Tiêu tốn nhiều năng lượng: Để đạt được cùng một mức oxy hòa tan, máy thổi khí phải hoạt động với lưu lượng và áp suất lớn hơn nhiều so với khi dùng đĩa bọt mịn, gây lãng phí điện năng.

Bảng so sánh nhanh Đĩa Bọt Mịn và Đĩa Bọt Thô

Tiêu Chí	Đĩa Phân Phối Khí Bọt Mịn	Đĩa Phân Phối Khí Bọt Thô
Kích thước bọt khí	1-3 mm	4-8 mm
Hiệu quả chuyển đổi Oxy	Rất cao	Thấp
Mục đích chính	Cung cấp Oxy	Khuấy trộn, chống lắng cặn
Tiết kiệm năng lượng	Rất tốt, tiết kiệm chi phí vận hành	Kém, tốn nhiều điện năng hơn
Nguy cơ tắc nghẽn	Cao hơn, cần bảo trì định kỳ	Rất thấp, ít cần bảo trì
Ứng dụng tiêu biểu	Bể Aerotank, SBR, MBR	Bể điều hòa, bể chứa bùn, kênh khuấy trộn
Chi phí đầu tư	Cao hơn	Thấp hơn

Ứng Dụng Thực Tế: “Lá Phổi” Hoạt Động Ở Đâu?

Đĩa phân phối khí là một thành phần không thể thiếu trong rất nhiều công trình xử lý nước thải và các ngành liên quan.

Xử lý nước thải sinh hoạt đô thị: Đây là ứng dụng phổ biến nhất. Tại các trạm/nhà máy xử lý nước thải tập trung, hệ thống đĩa phân phối khí bọt mịn được lắp đặt dày đặc dưới đáy các bể sinh học hiếu khí (Aerotank) để xử lý các chất hữu cơ (BOD, COD) và nitơ (quá trình nitrat hóa).

Xử lý nước thải công nghiệp:

• Ngành thực phẩm và đồ uống: Nước thải từ các nhà máy bia, sữa, chế biến thủy sản… có hàm lượng chất hữu cơ rất cao. Đĩa khí bọt mịn cung cấp lượng oxy dồi dào để vi sinh vật phân hủy hiệu quả các chất này.
• Ngành dệt nhuộm, giấy: Nước thải chứa nhiều hóa chất và chất rắn lơ lửng. Đĩa khí bọt thô thường được dùng trong bể điều hòa để khuấy trộn, ổn định dòng thải trước khi đưa vào các công đoạn xử lý sinh học phức tạp hơn.
• Ngành hóa chất, xi mạ: Dùng trong các bể khuấy trộn hóa chất hoặc bể trung hòa, đảm bảo hóa chất được phân tán đều.

Nuôi trồng thủy sản công nghệ cao: Trong các mô hình nuôi tôm, cá thâm canh, mật độ vật nuôi rất cao dẫn đến nhu cầu oxy lớn. Hệ thống đĩa phân phối khí bọt mịn giúp cung cấp oxy hòa tan đồng đều khắp ao nuôi, cải thiện sức khỏe và tốc độ tăng trưởng của thủy sản, đồng thời giảm thiểu rủi ro dịch bệnh.

Xử lý và ổn định bùn cặn: Trong các bể chứa bùn, đĩa phân phối khí bọt thô được sử dụng để khuấy trộn, ngăn chặn quá trình phân hủy kỵ khí không kiểm soát gây mùi hôi và giúp ổn định bùn trước khi đưa đi xử lý ép bùn.

Làm sạch ao hồ, sông ngòi bị ô nhiễm: Các hệ thống sục khí di động sử dụng đĩa phân phối khí có thể được triển khai để “cứu” các thủy vực bị ô nhiễm hữu cơ nặng, thiếu oxy, giúp phục hồi hệ sinh thái tự nhiên.

Hướng Dẫn Lựa Chọn, Lắp Đặt Và Bảo Trì Hệ Thống Đĩa Phân Phối Khí

Để hệ thống hoạt động hiệu quả và bền bỉ, việc lựa chọn, lắp đặt và bảo trì đúng cách là vô cùng quan trọng.

Lựa chọn đĩa phân phối khí

• Xác định mục đích: Cần cung cấp oxy (chọn bọt mịn) hay chỉ khuấy trộn (chọn bọt thô)?
• Tính chất nước thải: Nước thải có hóa chất ăn mòn, nhiệt độ cao hay dầu mỡ không? Điều này quyết định việc chọn vật liệu màng là EPDM hay Silicone.
• Lưu lượng khí yêu cầu: Dựa trên tính toán tải lượng ô nhiễm (BOD, COD, N-NH4+) để xác định tổng lượng oxy cần thiết, từ đó tính toán số lượng đĩa khí cần lắp đặt. Một đĩa khí bọt mịn thường có lưu lượng thiết kế từ 2-10 m³/giờ.
• Thương hiệu uy tín: Lựa chọn sản phẩm từ các nhà sản xuất có tên tuổi như SSI (Mỹ), EDI (Mỹ), Heywel (Đài Loan), Jaeger (Đức)… sẽ đảm bảo chất lượng màng, độ bền và hiệu suất hoạt động ổn định.

Lắp đặt hệ thống

• Thiết kế hệ thống đường ống: Hệ thống đường ống (thường làm bằng uPVC, CPVC hoặc Inox) phải được thiết kế để phân phối khí đều đến tất cả các đĩa. Đường ống phải được tính toán để giảm thiểu tổn thất áp suất.
• Mật độ lắp đặt: Các đĩa khí cần được bố trí đều trên toàn bộ diện tích đáy bể. Khoảng cách giữa các đĩa thường từ 0.5 – 1 mét.
• Cố định hệ thống: Toàn bộ khung đường ống và đĩa khí phải được neo giữ chắc chắn xuống đáy bể bằng các chân đế bê tông hoặc kẹp inox để không bị nổi lên hoặc dịch chuyển khi sục khí.
• Đảm bảo mặt phẳng: Đáy bể và hệ thống đường ống phải được lắp đặt trên một mặt phẳng tương đối để đảm bảo khí được phân phối đồng đều cho tất cả các đĩa.

Vận hành và bảo trì

• Vận hành đúng lưu lượng thiết kế: Không nên vận hành máy thổi khí với lưu lượng quá thấp hoặc quá cao so với khuyến cáo của nhà sản xuất đĩa khí, vì có thể ảnh hưởng đến tuổi thọ màng và hiệu quả tạo bọt.
• Kiểm tra định kỳ: Thường xuyên kiểm tra áp suất trên đường ống. Nếu áp suất tăng đột ngột, đó có thể là dấu hiệu màng đĩa đang bị tắc nghẽn.

Vệ sinh màng đĩa:

• Làm sạch tại chỗ (online): Có thể định kỳ xả khí với lưu lượng lớn trong thời gian ngắn để làm bong tróc các mảng bám. Hoặc châm các loại hóa chất như axit formic, axit citric vào đường ống để ngâm và làm sạch màng.
• Làm sạch thủ công (offline): Sau một thời gian dài hoạt động (vài năm), cần phải tháo nước bể, dùng vòi xịt áp lực cao hoặc bàn chải mềm để vệ sinh bề mặt từng đĩa.

Thay thế màng: Màng đĩa là vật tư tiêu hao. Tuổi thọ trung bình của màng EPDM là từ 5-8 năm tùy thuộc vào chất lượng nước thải và chế độ vận hành. Cần có kế hoạch thay thế định kỳ để đảm bảo hiệu suất của hệ thống.

Kết Luận

Đĩa phân phối khí xử lý nước thải, dù chỉ là một bộ phận trong một hệ thống phức tạp, lại nắm giữ vai trò quyết định đến hiệu quả xử lý sinh học và chi phí vận hành. Việc hiểu rõ về cấu tạo, nguyên lý, các loại đĩa khí và ứng dụng của chúng cho phép các kỹ sư, nhà quản lý lựa chọn được giải pháp tối ưu nhất cho công trình của mình.

Đầu tư vào một hệ thống đĩa phân phối khí chất lượng cao, đặc biệt là loại bọt mịn, có thể tốn kém hơn ban đầu, nhưng lợi ích về việc tiết kiệm năng lượng, giảm chi phí vận hành và đảm bảo chất lượng nước đầu ra ổn định trong dài hạn là không thể phủ nhận. Nó không chỉ là một khoản đầu tư vào thiết bị, mà còn là một sự đầu tư thông minh vào hiệu quả kinh tế và sự bền vững của toàn bộ hệ thống xử lý nước thải.
