Máy ép bùn

Một trong những công nghệ cốt lõi và không thể thiếu trong quy trình xử lý bùn thải hiện đại chính là quá trình tách nước (khử nước) bùn. Mục tiêu của quá trình này là giảm đáng kể thể tích và trọng lượng của bùn bằng cách loại bỏ phần lớn lượng nước chứa trong đó.

Điều này không chỉ giúp giảm chi phí vận chuyển và xử lý cuối cùng mà còn tạo ra một sản phẩm bùn “đặc” hơn, dễ dàng quản lý và có thể mở ra các hướng tái sử dụng tiềm năng (ví dụ: sản xuất phân bón, sản xuất biogas…). Và trung tâm của quá trình tách nước bùn chính là các loại thiết bị máy ép bùn.

Tại sao Tách nước Bùn (Khử nước Bùn) lại Quan trọng đến vậy?

Bùn thải từ quá trình xử lý nước thải thường có hàm lượng nước rất cao, có thể lên tới 95-99% đối với bùn lỏng từ bể lắng hoặc bùn hoạt tính dư. Điều này có nghĩa là trong 100 kg bùn, chỉ có khoảng 1-5 kg là chất rắn, còn lại là nước.

Với lượng nước lớn như vậy, việc vận chuyển bùn lỏng sẽ tốn kém rất nhiều chi phí năng lượng và nhân lực. Thể tích bùn lớn cũng đòi hỏi diện tích lưu trữ lớn, gây khó khăn trong việc quản lý và xử lý tiếp theo.

Những lợi ích chính của việc tách nước bùn bao gồm:

• Giảm Thể Tích và Trọng Lượng Bùn: Đây là lợi ích rõ ràng nhất. Việc loại bỏ nước giúp giảm thể tích và trọng lượng bùn đáng kể, từ đó giảm chi phí vận chuyển đến nơi xử lý cuối cùng (bãi chôn lấp, nhà máy xử lý bùn tập trung…).
• Giảm Chi Phí Xử Lý Cuối Cùng: Nhiều phương pháp xử lý bùn cuối cùng (như đốt, chôn lấp) tính phí dựa trên trọng lượng hoặc thể tích.
• Bùn đã tách nước có trọng lượng và thể tích nhỏ hơn nhiều, giúp tiết kiệm đáng kể chi phí này.
• Cải thiện Khả năng Vận chuyển và Xử lý: Bùn đã tách nước có dạng rắn hơn, dễ dàng vận chuyển bằng băng tải, xe tải và lưu trữ. Nó cũng thích hợp hơn cho các quy trình xử lý tiếp theo như sấy khô, ủ phân, hoặc đốt.
• Giảm Tác động Môi trường: Bùn lỏng có thể gây mùi hôi, rò rỉ và tiềm ẩn nguy cơ gây ô nhiễm nguồn nước và đất. Bùn đã tách nước ổn định hơn, ít gây mùi và giảm thiểu rủi ro ô nhiễm.
• Tiềm năng Tái sử dụng: Bùn đã tách nước, đặc biệt là bùn thải đô thị sau khi xử lý ổn định (biosolids), có thể được sử dụng làm phân bón, cải tạo đất hoặc sản xuất năng lượng (biogas, đốt). Quá trình tách nước là bước chuẩn bị quan trọng cho các ứng dụng tái sử dụng này.
• Tối ưu hóa Hiệu quả Hoạt động của Nhà máy XLNT: Việc quản lý bùn hiệu quả giúp nhà máy XLNT hoạt động ổn định và liên tục, tránh tình trạng quá tải hệ thống xử lý bùn.

Thiết bị Tách nước Bùn Cơ học

Đây là các thiết bị sử dụng áp lực cơ học, lực ly tâm hoặc lực trọng trường kết hợp với lọc để tách nước ra khỏi bùn. Các loại chính bao gồm:

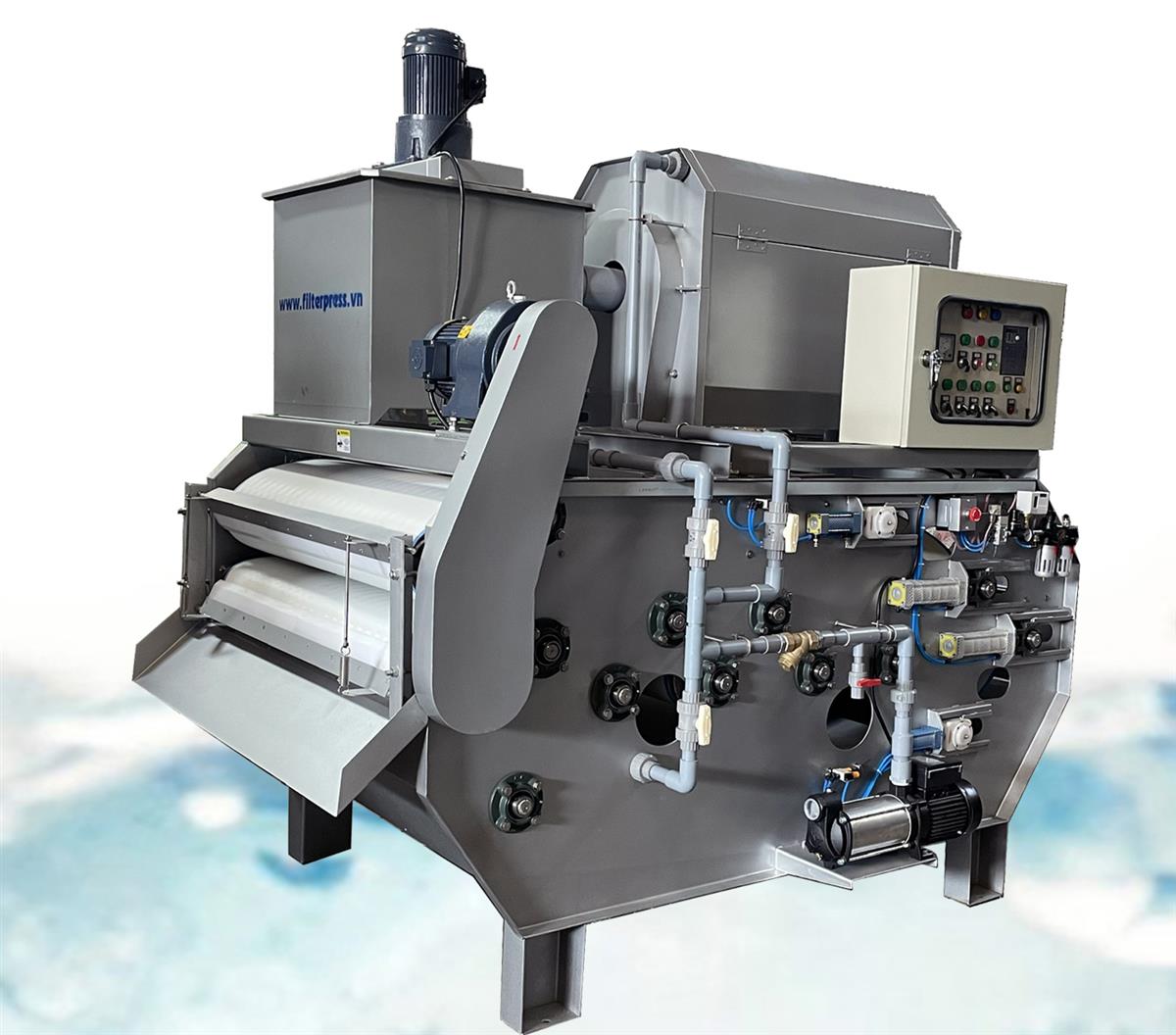

Máy ép Bùn Băng Tải

• Nguyên lý hoạt động: Máy ép bùn băng tải sử dụng hai băng tải (thường làm bằng vải lọc) để kẹp chặt lớp bùn đã được keo tụ (thêm polymer) và cho đi qua một loạt các con lăn có đường kính giảm dần
  • Giai đoạn Thoát nước Trọng lực (Gravity Drainage Zone): Bùn đã keo tụ được phân phối đều lên băng tải phía dưới. Nước tự do thoát ra khỏi bùn dưới tác dụng của trọng lực. Đây là giai đoạn loại bỏ phần lớn nước lỏng.
  • Giai đoạn Nén Chêm (Wedge Zone): Hai băng tải bắt đầu hội tụ lại, tạo thành một vùng hình chêm. Áp lực nhẹ bắt đầu được áp dụng lên bùn khi nó đi vào vùng này, chuẩn bị cho giai đoạn nén chính.
  • Giai đoạn Nén Áp lực (Pressure Zone): Bùn kẹp giữa hai băng tải đi qua một loạt các con lăn với đường kính khác nhau được bố trí theo hình zíc zắc hoặc cong. Áp lực nén tăng dần khi đường kính con lăn giảm, buộc nước thoát ra khỏi bùn qua hai mặt băng tải. Bánh bùn khô sau đó được cạo ra khỏi băng tải bằng lưỡi gạt.
• Cấu tạo chính:
  • Khung máy (Frame).
  • Hai băng tải lọc (Filter Belts) làm bằng vật liệu chịu hóa chất và mài mòn (thường là polyester hoặc polypropylene).
  • Hệ thống con lăn nén (Press Rollers) với các kích thước khác nhau.
  • Hệ thống dẫn động băng tải (Belt Drive System).
  • Hệ thống rửa băng tải (Belt Washing System) sử dụng vòi phun nước áp lực cao để giữ sạch băng tải.
  • Lưỡi gạt bùn (Scraper Blades) để cạo bánh bùn khô.
  • Phễu cấp bùn (Sludge Feed Inlet).
  • Máng thu nước lọc (Filtrate Collection Tray).
  • Hệ thống định vị và căng băng tải tự động (Automatic Belt Tracking and Tensioning System).
• Ưu điểm:
  • Hoạt động liên tục, công suất xử lý lớn.
  • Chi phí đầu tư ban đầu và vận hành tương đối thấp so với máy ly tâm.
  • Dễ vận hành và bảo trì.
  • Có khả năng xử lý nhiều loại bùn khác nhau.
  • Tiêu thụ năng lượng thấp hơn một số loại máy khác.
• Ứng dụng: Rất phổ biến trong các nhà máy xử lý nước thải đô thị và công nghiệp quy mô trung bình và lớn. Phù hợp với bùn từ quá trình xử lý sinh học.

Máy ép Bùn Trục Vít

• Nguyên lý hoạt động: Máy ép bùn trục vít sử dụng một trục vít quay bên trong một lồng lưới lọc hình trụ hoặc hình nón. Bùn đã được keo tụ được cấp vào đầu vào. Khi trục vít quay, nó vừa đẩy bùn về phía trước vừa tạo áp lực nén lên bùn.
• Cấu tạo chính:
  • Thân máy với lồng lưới lọc (Cylindrical/Conical Screen Drum).
  • Trục vít quay (Rotating Screw Conveyor) với bước xoắn và đường kính thay đổi.
  • Hệ thống dẫn động (Drive System).
  • Vùng cô đặc trọng lực (Gravity Thickening Zone) ở đầu vào (một số model).
  • Vùng ép áp lực (Pressure Dewatering Zone).
  • Miệng xả bùn (Cake Discharge Port) với tấm chắn áp lực có thể điều chỉnh.
  • Hệ thống rửa lưới lọc (Screen Washing System).
  • Bể/ngăn keo tụ bùn (Flocculation Tank) tích hợp hoặc riêng biệt.
• Ưu điểm:
  • Thiết kế nhỏ gọn, tiết kiệm không gian.
  • Tiêu thụ năng lượng thấp.
  • Hoạt động liên tục và tự động cao.
  • Ít nhạy cảm với sự thay đổi lưu lượng và nồng độ bùn đầu vào.
  • Ít gây tiếng ồn và rung động.
    Thích hợp cho bùn có dầu mỡ.
  • Yêu cầu ít nước rửa hơn máy băng tải.

Máy Ly Tâm Tách nước Bùn

• Nguyên lý hoạt động: Máy ly tâm tách nước bùn (thường là loại decanter) sử dụng lực ly tâm để tăng tốc quá trình lắng và tách pha rắn ra khỏi pha lỏng. Bùn đã được keo tụ được cấp vào trung tâm của một trống quay hình trụ/nón với tốc độ rất cao
• Cấu tạo chính:
  • Trống quay (Rotating Bowl), hình trụ ở phần lớn chiều dài và hình nón ở một đầu.
  • Trục vít (Scroll) nằm bên trong trống quay, có cánh xoắn.
  • Hệ thống dẫn động và hộp số vi sai (Drive System and
  • Differential Gearbox) để điều chỉnh tốc độ quay của trống và trục vít.
  • Hệ thống cấp bùn (Sludge Feed Inlet).
  • Cửa xả bùn khô (Cake Discharge Ports).
  • Cửa xả nước trong (Clarified Liquid/Centrate Discharge Ports).
    Vỏ máy (Housing).
• Ứng dụng: Sử dụng rộng rãi trong các nhà máy xử lý nước thải đô thị và công nghiệp quy mô lớn, đặc biệt hiệu quả với bùn khó tách nước như bùn hoạt tính dư đã ổn định bằng phương pháp hiếu khí hoặc kỵ khí.

Máy ép Lọc Khung Bản

• Nguyên lý hoạt động: Máy ép lọc khung bản hoạt động theo mẻ (batch). Máy gồm một loạt các bản lọc (plates) được xếp cạnh nhau, mỗi bản có một lớp vải lọc phủ bên ngoài. Khi máy hoạt động, các bản lọc được ép chặt lại với nhau bằng một hệ thống thủy lực, tạo thành các buồng (chambers) rỗng giữa các bản.
• Cấu tạo chính:
  • Khung máy (Frame).
  • Các bản lọc (Filter Plates), có thể là loại khung bản (plate and frame) hoặc loại buồng (chamber). Loại buồng phổ biến hơn hiện nay.
  • Vải lọc (Filter Cloth) phủ trên bề mặt các bản lọc.
  • Hệ thống ép bản lọc thủy lực (Hydraulic Closing System).
  • Hệ thống cấp bùn (Sludge Feeding System – thường là bơm piston hoặc bơm màng).
  • Hệ thống xả nước lọc (Filtrate Discharge System).
  • Hệ thống rung/lắc bản lọc tự động (Automatic Plate Shifting System) để hỗ trợ xả bùn (đối với các máy lớn).
• Ưu điểm:
  • Tạo ra bánh bùn có độ khô rất cao, thường là cao nhất so với các loại máy ép bùn cơ học khác.
  • Có khả năng xử lý bùn với nồng độ chất rắn đầu vào thấp.
  • Có thể xử lý nhiều loại bùn khác nhau, bao gồm cả bùn khoáng hóa.
  • Nước lọc rất sạch, thường có thể tái sử dụng hoặc xả thẳng ra môi trường (tùy quy định).
  • Chi phí hóa chất keo tụ có thể thấp hơn một số loại máy khác.
• Ứng dụng: Thích hợp cho các nhà máy xử lý nước thải công nghiệp với các loại bùn khó tách nước hoặc khi yêu cầu độ khô bùn rất cao. Cũng được sử dụng trong các ngành công nghiệp hóa chất, khai thác khoáng sản, thực phẩm.

Các Yếu tố Ảnh hưởng đến Hiệu quả Tách nước Bùn

Hiệu quả của quá trình tách nước bùn, thể hiện qua độ khô của bánh bùn và chất lượng nước lọc (hoặc nước ly tâm), bị ảnh hưởng bởi nhiều yếu tố khác nhau. Việc hiểu rõ và kiểm soát các yếu tố này là rất quan trọng để tối ưu hóa hiệu quả hoạt động của thiết bị máy ép bùn.

Đặc tính của Bùn

• Nồng độ Chất rắn Đầu vào: Bùn có nồng độ chất rắn đầu vào cao hơn thường dễ tách nước hơn và đạt độ khô cao hơn. Quá trình cô đặc bùn trước khi ép có thể cải thiện đáng kể hiệu quả.
• Thành phần Chất rắn (Hữu cơ vs. Vô cơ): Bùn vô cơ (ví dụ: từ quá trình xử lý vật lý-hóa học) thường dễ tách nước hơn và đạt độ khô cao hơn bùn hữu cơ (ví dụ: bùn hoạt tính dư từ xử lý sinh học). Bùn hữu cơ có cấu trúc xốp, giữ nước tốt hơn và dễ bị nén.
• Kích thước và Hình dạng Hạt bùn: Hạt bùn lớn và có hình dạng không đều (không tròn) thường dễ tách nước hơn. Bùn có nhiều hạt mịn hoặc dạng keo rất khó tách nước.
• Tính nén (Compressibility): Bùn có tính nén cao sẽ khó tách nước hơn vì áp lực nén dễ làm biến dạng cấu trúc bùn, cản trở dòng chảy của nước.
• Độ nhớt và Tính dính: Bùn có độ nhớt cao hoặc tính dính có thể gây khó khăn cho quá trình thoát nước và làm tắc nghẽn thiết bị.
  pH và Nhiệt độ: pH ảnh hưởng đến hiệu quả của hóa chất keo tụ.
• Nhiệt độ cao hơn thường làm giảm độ nhớt của nước, giúp nước thoát ra dễ dàng hơn, từ đó cải thiện hiệu quả tách nước.

Hóa chất Keo tụ

• Loại Hóa chất: Sử dụng đúng loại polymer (cationic, anionic, non-ionic) hoặc hóa chất vô cơ (phèn sắt, vôi) phù hợp với đặc tính bùn là cực kỳ quan trọng. Polymer giúp kết tụ các hạt bùn mịn thành các bông bùn lớn hơn, dễ lắng và dễ tách nước.
• Liều lượng Hóa chất: Liều lượng hóa chất phải được tối ưu hóa. Quá ít hóa chất sẽ không tạo đủ bông bùn, quá nhiều hóa chất có thể làm giảm hiệu quả hoặc tăng chi phí. Việc thử nghiệm Jartest trong phòng thí nghiệm là cần thiết để xác định liều lượng tối ưu.
• Thời gian và Phương pháp Trộn: Hóa chất cần được trộn đều với bùn trong một khoảng thời gian và tốc độ phù hợp để tạo ra bông bùn tối ưu, tránh làm vỡ bông bùn đã hình thành.

Thiết bị và Thông số Vận hành

• Thiết kế Thiết bị: Mỗi loại máy ép bùn có thiết kế khác nhau ảnh hưởng đến khả năng tách nước. Ví dụ: chiều dài vùng trọng lực của máy băng tải, thiết kế trục vít của máy trục vít, tốc độ quay và tỷ lệ vi sai của máy ly tâm, áp lực lọc và diện tích lọc của máy ép lọc.
• Thông số Vận hành: Các thông số vận hành cần được điều chỉnh phù hợp với loại bùn và hóa chất sử dụng.

Quá trình Tiền xử lý Bùn

• Cô đặc Bùn: Việc cô đặc bùn trước khi đưa vào máy ép (ví dụ: bằng bể cô đặc trọng lực, máy cô đặc ly tâm hoặc máy cô đặc băng tải) giúp tăng nồng độ chất rắn đầu vào, từ đó cải thiện hiệu quả và giảm tải cho máy ép bùn.
• Ổn định Bùn: Bùn đã qua quá trình ổn định (tiêu hóa kỵ khí hoặc hiếu khí, ủ phân) thường dễ tách nước hơn bùn tươi do cấu trúc hữu cơ đã bị phân hủy bớt.

Lựa chọn Thiết bị Máy ép Bùn Phù hợp

Việc lựa chọn loại máy ép bùn phù hợp là một quyết định quan trọng, ảnh hưởng đến hiệu quả vận hành, chi phí đầu tư và chi phí xử lý bùn về lâu dài. Cần cân nhắc nhiều yếu tố trước khi đưa ra quyết định.

• Đặc tính của Bùn: Đây là yếu tố tiên quyết. Cần phân tích kỹ các đặc tính của bùn cần xử lý (loại bùn – bùn đô thị, bùn công nghiệp; nguồn gốc – bùn lắng, bùn hoạt tính; thành phần – hữu cơ/vô cơ; nồng độ chất rắn, tính nén, kích thước hạt).
• Lưu lượng và Khối lượng Bùn Cần Xử lý: Xác định lưu lượng bùn phát sinh hàng ngày/hàng năm để chọn thiết bị có công suất phù hợp. Máy băng tải và máy ly tâm thường có công suất lớn hơn máy trục vít và máy ép lọc (cho cùng kích thước vật lý).
• Yêu cầu về Độ khô Bùn Đầu ra: Độ khô bùn cần đạt được (%DS) là bao nhiêu? Nếu yêu cầu độ khô rất cao (ví dụ: để đốt hoặc giảm tối đa chi phí vận chuyển), máy ép lọc khung bản thường là lựa chọn tốt nhất. Nếu yêu cầu độ khô vừa phải cho mục đích chôn lấp hoặc ủ phân, máy băng tải hoặc máy ly tâm có thể phù hợp.
• Chi phí Đầu tư Ban đầu (Capital Cost): Máy ly tâm thường có chi phí đầu tư ban đầu cao nhất, sau đó đến máy ép lọc khung bản, máy băng tải và cuối cùng là máy trục vít (cho cùng công suất). Sân phơi bùn có chi phí ban đầu thấp nhất.
• Chi phí Vận hành và Bảo trì (Operating and Maintenance Cost): Bao gồm chi phí năng lượng, hóa chất, nhân công, nước rửa, thay thế phụ tùng. Máy ly tâm có chi phí năng lượng cao nhất. Máy ép lọc khung bản có thể tốn nhân công hơn nếu không tự động. Máy băng tải tốn chi phí thay băng tải. Máy trục vít thường có chi phí vận hành thấp hơn. Sân phơi bùn có chi phí vận hành rất thấp (trừ nhân công thu bùn).
• Diện tích Mặt bằng Lắp đặt: Máy ép bùn trục vít và máy ly tâm thường nhỏ gọn, tiết kiệm diện tích. Máy băng tải yêu cầu diện tích trung bình. Máy ép lọc khung bản có thể cần chiều cao nhất định để tháo bùn. Sân phơi bùn cần diện tích rất lớn.
• Mức độ Tự động hóa và Yêu cầu Nhân công: Máy hoạt động liên tục (băng tải, trục vít, ly tâm) có thể tự động hóa cao và yêu cầu ít nhân công vận hành thường xuyên hơn máy ép lọc khung bản (đặc biệt là các model thủ công). Sân phơi bùn yêu cầu nhiều nhân công cho việc thu gom bùn.
• Chất lượng Nước Lọc/Ly tâm: Nước thoát ra từ quá trình tách nước bùn sẽ được xử lý lại hoặc xả ra môi trường. Cần xem xét hàm lượng chất rắn lơ lửng (TSS) trong nước này. Nước lọc từ máy ép lọc thường rất sạch, trong khi nước ly tâm từ máy ly tâm có thể chứa nhiều TSS hơn.
• Độ tin cậy và Tuổi thọ Thiết bị: Chọn nhà cung cấp uy tín với các thiết bị có độ bền cao và dịch vụ hỗ trợ kỹ thuật tốt.
  Các Yêu cầu Pháp lý và Môi trường: Đảm bảo thiết bị tuân thủ các quy định về khí thải, tiếng ồn, rung động và an toàn lao động.

Đặc điểm	Máy Ép Bùn Trục Vít	Máy Ép Bùn Khung Bản	Máy Ép Bùn Băng Tải
Nguyên lý	Liên tục, trục vít nén, tự làm sạch	Theo mẻ, bản lọc ép	Liên tục, băng tải và con lăn ép
Loại bùn phù hợp	Đa dạng, kể cả bùn nồng độ thấp, bùn khó ép	Bùn nồng độ cao, bùn dễ tách nước	Bùn nồng độ trung bình, bùn dễ tách nước
Độ khô bùn	Tốt (70-85%)	Rất tốt (độ ẩm thấp)	Trung bình (độ ẩm cao hơn)
Hoạt động	Liên tục	Theo mẻ	Liên tục
Diện tích lắp đặt	Nhỏ gọn	Lớn	Trung bình
Tiêu thụ điện	Rất thấp	Trung bình (tùy công suất bơm)	Trung bình
Tiêu thụ nước rửa	Rất ít (tự làm sạch)	Ít (vệ sinh vải lọc theo mẻ)	Lớn (rửa băng tải liên tục)
Độ ồn	Thấp	Thấp	Trung bình
Tự động hóa	Cao	Trung bình (xả bùn có thể thủ công)	Trung bình đến cao
Chi phí vận hành	Thấp	Trung bình đến cao	Trung bình
Chi phí đầu tư	Trung bình đến cao	Trung bình đến cao	Thấp đến trung bình

Ứng dụng của Máy ép Bùn trong các Ngành Công nghiệp

Máy ép bùn không chỉ được sử dụng trong các nhà máy xử lý nước thải đô thị mà còn đóng vai trò quan trọng trong việc xử lý bùn thải từ nhiều ngành công nghiệp khác nhau. Đặc tính bùn và yêu cầu xử lý cụ thể của mỗi ngành sẽ quyết định loại máy ép bùn phù hợp nhất.

• Ngành Công nghiệp Thực phẩm và Đồ uống: Bùn từ ngành này thường chứa nhiều chất hữu cơ, dầu mỡ. Máy ép bùn trục vít thường là lựa chọn phổ biến do khả năng xử lý bùn có dầu mỡ và thiết kế nhỏ gọn, phù hợp với không gian hạn chế trong nhà máy. Máy băng tải cũng được sử dụng rộng rãi.
• Ngành Công nghiệp Dệt may: Bùn thải từ quá trình nhuộm và hoàn tất thường chứa nhiều sợi và hóa chất. Máy ép bùn băng tải và máy trục vít có khả năng xử lý bùn chứa sợi. Máy ép lọc khung bản có thể cần thiết nếu bùn chứa nhiều hạt mịn và yêu cầu độ khô cao.
• Ngành Công nghiệp Giấy và Bột giấy: Bùn thải chứa nhiều sợi cellulose. Máy ép bùn băng tải và máy trục vít là những lựa chọn phổ biến để tách nước bùn loại này.
• Ngành Công nghiệp Hóa chất: Đặc tính bùn rất đa dạng tùy thuộc vào loại hóa chất sản xuất. Bùn có thể chứa các chất độc hại, ăn mòn hoặc hạt mịn khó tách nước. Máy ép lọc khung bản thường được ưu tiên do khả năng xử lý bùn khó và tạo ra nước lọc sạch. Máy ly tâm cũng có thể được sử dụng cho các loại bùn đặc biệt.
• Ngành Công nghiệp Khai thác Khoáng sản: Bùn thải (tailings) từ quá trình tuyển khoáng thường chứa hàm lượng chất rắn vô cơ rất cao và hạt mịn. Máy ép lọc khung bản và máy ly tâm được sử dụng để tách nước bùn, thu hồi nước cho mục đích tái sử dụng và tạo ra bãi thải khô an toàn hơn.
• Ngành Công nghiệp Điện (Nhiệt điện): Bùn từ hệ thống xử lý nước thải hoặc khử lưu huỳnh khói thải (FGD) thường chứa thạch cao và tro bay. Máy ép băng tải và máy ép lọc khung bản được sử dụng để tách nước bùn này.
• Ngành Chăn nuôi và Chế biến Nông sản: Bùn từ xử lý nước thải chăn nuôi hoặc chế biến nông sản thường chứa nhiều chất hữu cơ và chất dinh dưỡng. Máy ép bùn trục vít và máy băng tải thường được sử dụng để tách nước, tạo ra bùn khô có thể sử dụng làm phân bón.
  Dự án Nạo vét và Làm sạch Bùn đáy: Ống địa kỹ thuật tách nước bùn là giải pháp hiệu quả và kinh tế cho các dự án quy mô lớn nhằm làm sạch bùn đáy hồ, sông, kênh rạch hoặc cảng biển.

Kết luận

Máy ép bùn đóng vai trò then chốt trong việc quản lý bùn thải, một trong những thách thức lớn nhất trong ngành xử lý nước thải. Việc tách nước bùn hiệu quả không chỉ giúp giảm chi phí vận hành, xử lý cuối cùng mà còn góp phần bảo vệ môi trường và mở ra cánh cửa cho các ứng dụng tái sử dụng bùn thải.
